Aantal
Radius: R1,0
Hoek: 78°
Hoogte: H196
Vorm: Doorzetstempel
Lengte:
Fmax: 400 kN / m

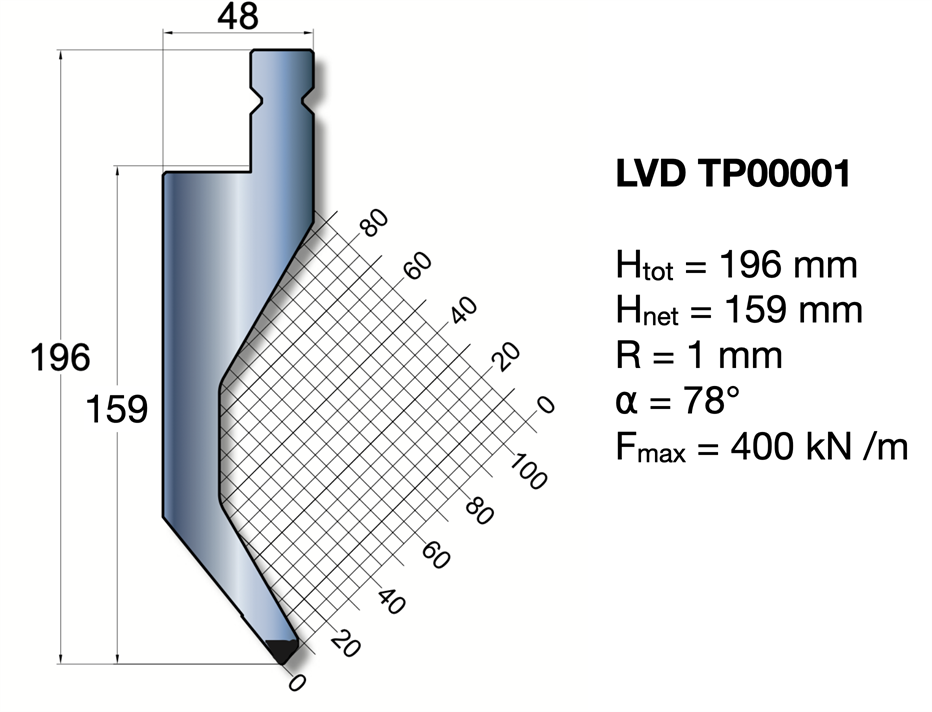

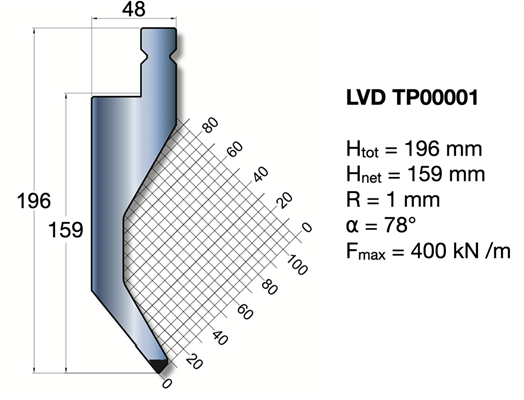

LVD TP00001

Htot = 196 mm

Hnet = 159 mm

R = 1 mm

Fmax = 400 kN/m.
Mat. 42CrMo



L1 = 510 mm

L2 = 550 mm (12 segm. => 20-20-25-25-30-35-40-40-45-75LH-75RH-120)

L3 = 2 x 250 mm



Terug
